Hexagon-MLIR：高通 NPU 编译栈、tile 流水与融合边界

Hexagon-MLIR 的目标是把 Triton kernel 和 PyTorch 计算图自动编译成 Qualcomm Hexagon NPU 上可执行的代码，并通过融合、片上存储分块、HVX 向量化、多线程和 DMA 双缓冲减少执行成本。 论文的重点是将这些机制组织成一条可分析、可扩展的分层编译流程^[1]。

先解释这条流程涉及的几个名词。IR（Intermediate Representation，中间表示）是编译器内部描述程序的形式：编译器先把输入程序变成 IR，在其上分析和改写，再逐步生成机器代码。不同层级的 IR 可以分别保留张量运算、循环、内存访问或机器指令等信息。

MLIR（Multi-Level Intermediate Representation，多层次中间表示）是一套构建编译器的基础设施，支持在这些不同层级之间表达和转换程序。它通过 dialect（方言）组织不同领域的操作、类型与规则；一种 dialect 可以理解为编译器内部的一套专门表达方式。Hexagon-MLIR 则是在这套基础设施上构建的、面向 Hexagon NPU 的具体编译栈。

Linalg（名字来自 Linear Algebra）是 MLIR 生态已有的一种 dialect，用来表示结构化张量计算，并非这篇论文新提出的概念。 它不只表示矩阵乘，也能表示逐元素计算、归约等操作。关键是同时保留“每个位置算什么”和“如何遍历、索引张量”：例如矩阵乘中，哪些维度对应不同输出、哪个维度负责累加。编译器利用这些信息判断计算能否融合、并行或分块^[1]（§3–4.2）。

因此，后文的“转成 Linalg”是指把前端计算转换成编译器便于分析和优化的张量计算表示；随后再生成更具体的循环、缓冲区、搬运和设备代码。这里的 tile 是张量或迭代空间中的一个计算块，kernel 是交给设备执行的计算程序；一个 kernel 可以处理多个 tile，也可以融合多个操作。

从 kernel fusion 的角度，它提供了两个关键基础：跨操作保留数据局部性，以及自动形成 tile 搬运与计算的流水线。但这两点并不等于已经实现任意 HMX/HVX 任务的联合调度，也不等于暴露了与 TileLang 相同的用户编程接口。

本文以 arXiv:2602.19762v1（2026-02-23，17 页） 为论文版本，正文页码均指 PDF 页码。原始 PDF 已归档。实现补充采用 2026-10-19 核对的固定源码快照^[2]；后者晚于论文，不能反推为论文当时已经实现或测量的能力。本次为资料与源码核查，未在设备上运行或复现性能。

1. 它解决什么问题？

1.1 单个算子很快，模型仍可能被算子边界拖慢

手工优化的算子库能很好地实现标准矩阵乘、卷积等计算，但新模型持续出现新的激活函数、归约和融合模式。若每一种组合都需要新写设备代码，支持成本会随组合数增长。另一个问题是库调用可能隐藏内部实现，使编译器难以把前后计算合起来优化；中间结果也可能在调用边界被写回 DDR，再由下一个算子读入^[1]（§1）。

例如，逐元素计算链先生成一个完整中间张量，再让后续操作读取它，会增加中间存储与访存。将链条编译为融合代码，就有机会直接消费刚产生的值。对更大的中间块，也可以尽量将它保留在片上存储，避免不必要的 DDR 往返。

论文希望通过自动生成专用代码覆盖持续变化的计算组合。 它也允许接入优化库；编译生成和库调用可以共存。论文没有证明生成代码在每个单算子上都优于手工汇编，也没有给出相对于高通商业工具链的全面性能比较。

1.2 面向的是哪些硬件资源？

理解后续优化，需要先区分存储、搬运和计算资源^[1]（§1、§4）。

论文主要使用 TCM 一词；现行实现中的相关接口常称 VTCM。本文讨论该编译栈的片上工作存储时沿用资料中的用词，不将这些术语推广为所有芯片上完全相同的物理配置。具体硬件背景见站内 Hexagon 编程架构笔记^{hexagon-background}。

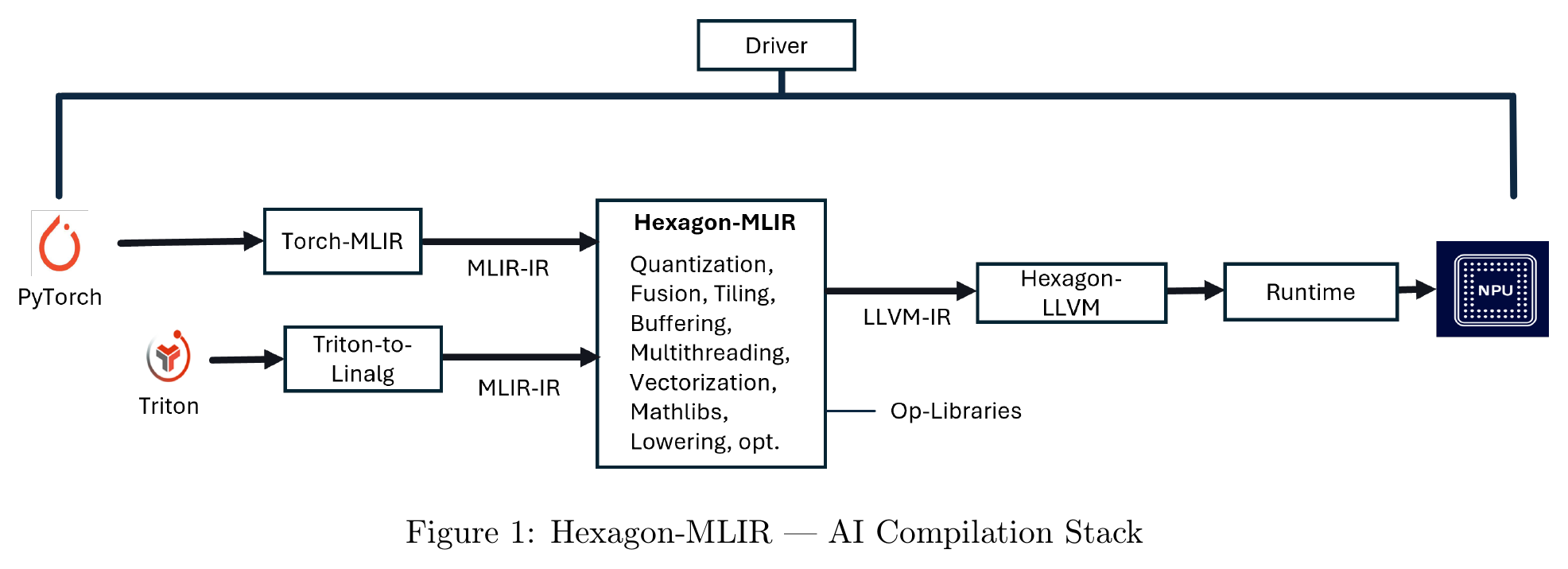

2. 整条编译流程在做什么？

两条入口的共同点是先将输入转成以 Linalg 为主、结合其他 MLIR dialect 的计算表示，再做硬件相关优化。这样可以共享后续优化，而不必为 PyTorch 和 Triton 各实现一整套硬件编译流程^[1]（§3）。

其核心流程可以按职责理解：

1. 接收计算语义：导入 Triton kernel 或 PyTorch 图中的操作、形状、索引和控制流。
2. 做融合与布局优化：尽早消除不必要的中间结果，处理硬件所需布局及其传播。
3. 映射到存储层级：把大工作集切成可放入 TCM 的 tile，显式表示搬入和搬出。
4. 组织计算与并行：对 tile 内的计算向量化，将合法并行工作分给 HVX 执行上下文。
5. 安排搬运与计算重叠：对符合条件的循环生成双缓冲和同步。
6. 生成可执行代码：把结构化表示逐步转成 LLVM IR、设备代码与所需 runtime 调用。

这是一种阅读顺序。编译器把一次分析或变换称为 pass，按顺序组织起来就是 pass pipeline。真实流程会穿插规范化、公共子表达式消除和清理；其中 bufferization 是把 tensor 层的值与计算落实到内存缓冲区及其访问，lowering 是将较高层的表示逐步转换为更接近设备执行的表示。部分编译路径也会绕过某些优化。

现行源码可以确认 Triton 入口会调用转换工具生成 Linalg 路径的 IR，见转换入口。PyTorch 和 Triton 两条入口最终共享硬件优化，并不表示所有 PyTorch 模型都必须先转成 Triton。

3. Linalg-Generic 与 Operator Fusion：计算如何表示，又如何合并？

3.1 先区分 dialect、operation 和 kernel

Linalg 是一套表达张量计算的规则；operation（操作，简称 op）是 IR 中的一次具体计算；kernel 是最终交给设备执行的程序。 三者不是一一对应关系：一个矩阵乘可以是一个高层 op，降低到更具体的表示后会展开成循环和许多计算；一个 kernel 也可以包含多个 op 的计算。

论文标题中的 Linalg-Generic 指 Linalg 的通用结构化操作，实际 IR 名称为 linalg.generic。这里 generic 的含义是：操作的计算体可以自定义，用同一套外层结构描述不同的张量计算。它仍是 MLIR 的一种操作表示；出现一个这样的 op，并不表示已经生成一个独立设备 kernel^[1]（§4.2）。

例如，逐元素加法与“先减法、再指数”的融合计算，数学内容不同，却都可以描述为“遍历张量的每个位置，读取相应输入，执行计算，产出结果”。通用结构化操作就是把这套共同结构显式保留下来。

3.2 一个通用结构化操作里，到底有哪些信息？

可以按五部分阅读论文 §4.2 的表示：迭代空间、索引映射、迭代类型、输入与输出，以及计算体^[1]。下面以长度为 $N$ 的两个向量相加为例。为了先看懂语义，使用说明性伪代码；实际字段与 IR 可对照官方向量加法示例。

目标：C[i] = A[i] + B[i]

迭代空间：i 从 0 到 N-1
索引映射：A 取 A[i]，B 取 B[i]，C 对应 C[i]
迭代类型：i 为 parallel
输入：A、B
输出目标：C
每个迭代点的计算体：接收 a、b，计算 a+b，产出这个位置的结果

第一，迭代空间说明有哪些计算位置。 向量加法是一维位置 $i$；矩阵乘则需要输出行 $i$、输出列 $j$ 和累加维度 $k$。这时 IR 还不必承诺最终使用哪一种机器循环、线程划分或向量宽度。

第二，索引映射说明每个迭代点访问张量的哪个位置。 同样遍历 $(i,j)$，一个输入可以读取 $(i,j)$，另一个可以只读取 $(j)$，从而表达按列广播；读取 $(j,i)$ 则可以表达转置访问。映射让编译器看见这些访问关系，而不必只从底层地址运算中重新推导。

第三，迭代类型说明维度的计算性质。 parallel 表示该维度在操作语义上具有可并行的结构，并不是已经创建了硬件线程；reduction 表示多个迭代点共同更新同一输出，例如求和。能否用某种顺序并行归约，还取决于操作与数值规则。矩阵乘中，$i,j$ 对应不同输出，$k$ 共同累加到同一个输出位置。

第四，输入与输出目标说明操作读取和生成哪些张量。 官方 IR 用 ins 与 outs区分它们。在 tensor 语义下，输出目标还提供结果的形状与目标关联，并非一次立即执行的内存写入。对于逐元素覆盖计算，计算体可以不使用输出的原值；对于累加归约，初始值则参与语义，不能省略或当作任意未初始化数据。

第五，计算体说明单个迭代点上具体做什么。 外层索引选出输入元素后，计算体处理这些标量值，并通过 linalg.yield交出该点的结果。这里写成标量操作，是为了表达计算语义；后续向量化可以把多个点组织成 HVX 向量操作，不代表最终必须逐个元素执行。

因此，“结构化”具体指的是：遍历关系和计算内容被放在一起描述，但仍能分别分析与变换。 编译器可以改变分块、遍历次序和执行方式，同时保留原来的数学计算。

3.3 为什么要在这一层进行优化？

如果过早把矩阵乘完全变成普通循环、地址计算和内存读写，编译器往往需要重新识别：哪些下标对应同一输出、哪个循环负责归约、哪些写入彼此独立。结构化表示保留这些信息，使后续融合、分块和向量化有更明确的分析依据。

论文还强调在 tensor 层进行融合的好处：中间张量表现为一个计算产生、另一个计算消费的值，数据依赖直接可见。等到 bufferization 时，再落实实际缓冲区、共享存储和复制；若已经变成内存读写，优化就还需要判断不同访问是否指向同一片存储，以及能否安全重排^[1]（§4.2–4.4）。

但一个通用结构化操作不是所有程序的万能容器。数据相关控制流、非仿射索引，以及完整的 softmax、prefix-sum、TopK 等计算，可能需要多个操作和额外控制流。统一表示的价值是保留可分析的结构，不是把任意计算都压成一个 op。

3.4 Operator Fusion 是什么？合并的是哪一层？

Operator Fusion（算子融合）是一种程序变换：在保持所要求计算语义的前提下，把多个操作的计算组织到一起，减少它们之间不必要的数据存储与读取。 论文 §4.3 重点展示的是生产者／消费者融合：前一个操作产生中间结果，后一个操作使用它^[1]。

设操作 $P$ 产生 $Y=f(X)$，操作 $Q$ 计算 $Z=g(Y)$。若索引关系与依赖允许，就可以在消费位置计算所需的 $f(X)$，再立即执行 $g$。对于简单逐元素情况，合并后的计算体就是 $g(f(x))$。

这里至少要区分三件事：

• IR 操作融合：把两个结构化操作改写为一个计算体，或把生产者计算移入消费者的 tile 范围。论文的减法与指数例子展示了前一种。
• 设备 kernel 融合：把原本可能分开启动的计算放进同一个设备程序。是否减少启动，需要看融合前后实际的 kernel 边界；两个 IR op 原本也可能已经属于同一个 kernel。
• 多引擎重叠：让 HMX、HVX、DMA 在依赖允许时同时推进不同工作。融合扩大了可优化范围，但还需要任务切分、资源映射、缓冲和同步，才可能形成重叠。

因此，看到融合后的一个通用结构化操作，可以说明计算被合并到同一表示中；还不能仅据此断言启动次数减少，或矩阵与向量引擎已经并行执行。

3.5 Softmax 示例：沿着数据依赖看融合前后

对一行输入 $x$，令 $m$ 为该行最大值，稳定的 softmax 为：

$y_i=\frac{\exp(x_i-m)}{\sum_j\exp(x_j-m)}.$

论文 Listing 2–3 演示的是其中 减法 → 指数 这段局部链条。以下假设行最大值已经计算完成，采用说明性伪代码展示遍历变化^[1]（§4.3）：

融合前：
    对每个 i：
        tmp[i] = x[i] - m
    对每个 i：
        numerator[i] = exp(tmp[i])

融合后：
    对每个 i：
        t = x[i] - m
        numerator[i] = exp(t)

融合前，第一个操作生成完整的中间向量，第二个操作再读取它。融合后，每个位置的减法结果直接传给同一计算体内的指数操作；只要没有其他用途，就不再需要保留完整的中间向量。中间物化指的正是把这种中间结果落实成可供后续读取的存储对象。

为理解潜在访存收益，假设两个向量遍历原本确实分别读写内存、只有这一条消费链，长度为 $N$，每个元素占 $s$ 字节，并忽略已算出的行最大值和其他开销。融合前的张量数据流量约为 $4Ns$：读输入、写中间量、读中间量、写输出；融合后约为 $2Ns$：读输入、写输出。省下的是中间量的一写一读。

这个估算不是论文测得的 DDR 流量。 中间量原本可能在片上存储或缓存中，实际生成代码也可能已经做了其他优化；融合后的临时值通常有机会留在寄存器中，但是否溢出到内存仍由后端决定。消除 IR 中的完整中间张量，不等于无条件省下同等数量的 DDR 传输。

完整 softmax 仍然有行最大值与分母求和的归约依赖。要计算最终归一化结果，需要得到相应的行统计量；将减法与指数融合，并没有让整个 softmax 变成完全独立的逐元素计算，也不能允许各块在缺少全行统计量时直接产出最终结果。

3.6 什么时候能融合？什么时候不一定划算？

首先要判断计算是否合法。消费者需要的每个值，都必须能从融合后的输入、索引和执行顺序中得到；不能遗漏某个用途、在数据准备好前读取，或错误地改变归约与副作用顺序。广播和转置的索引不同，不能简单照搬“相同位置拼接计算体”的例子。

其次要检查中间结果还有谁在用。如果同一个减法结果还被另一个分支读取，将其融合进指数操作后，也不能直接删除原结果。编译器可以保留必要输出、扩大融合范围，或者在允许时重新计算；这些选择的存储和计算成本不同。

第三要判断资源代价是否抵消收益。融合后可能增加同时存活的值、寄存器压力和片上工作集，也可能使高效的库实现难以使用。减少一次中间存储与增加一次昂贵计算之间，需要按实际形状与实现取舍。因此，合法融合并不保证更快，融合范围也不是越大越好。

现行 FusionPass.cpp 的逐元素融合控制同时检查可融合性，以及生产者是否只被使用一次或是否允许重计算。它的另一条多用途融合路径还检查全并行迭代、循环维数、同一代码块和消费者的执行关系。这些是具体路径的条件，不能推广为所有 Linalg 融合必须具备完全相同的限制。

从研究分类看，论文这个例子是沿生产者／消费者依赖的纵向融合。将彼此独立的矩阵任务和向量任务放到同一设备程序、利用不同资源并行推进，则属于另一类横向融合与调度问题。前者主要展示数据复用，后者还必须证明独立性与资源互补；二者的收益来源需要分别验证。

4. Tile 如何落到片上存储、线程与向量？

4.1 算法 tile 和片上存储 tile 是两个层次

Triton 程序可以先决定一个逻辑计算块处理哪些元素。后端还可能继续把这个块切成适合片上存储的较小块，因此源程序中的块尺寸不必等于最终 VTCM tile 尺寸。

官方 Flash Attention 示例显式按 K/V 块循环，在每个块上计算并更新归约状态，见分块计算体。这确认了算法层面的 tile 编程能力。该教程开头同时说明它没有展开 HMX、DMA 和布局转换的特殊处理，见示例范围；不能仅凭这个示例就推断完整的 HMX attention 流水实现。

4.2 存储分块：先让工作集放得下

论文 §4.4 生成外层 tile 循环，循环体中仍保留结构化计算；输入切片被复制到 TCM，计算完成后再把需要的结果写回。循环顺序也可以调整，使适合向量化的维度位于内层^[1]。

对一个 tile，基本约束是：同时存活的输入、输出、中间量、布局转换空间和其他 scratch 的总占用不能超过可用预算。采用双缓冲后，还必须计入额外的缓冲副本；仅计算单块输入大小不足以确定合法尺寸。

现行实现既支持覆盖 tile 尺寸，也会根据工作集估计和 VTCM 预算选择尺寸，见预算下的尺寸缩减逻辑与用户覆盖分支。这是存储约束下的启发式策略，不能自动视为对所有 tile、线程和流水方案进行了全局性能搜索。

4.3 多线程：将合法并行工作分给多个 HVX context

论文 §4.5 将并行化分成两步：先根据迭代空间形成虚拟线程，再转换成异步执行区域及其完成等待。可整除时使用块划分，也讨论了为负载均衡采用块循环划分^[1]。

这里的“异步”首先表示 fork–join 并行和依赖等待。 它并不自动意味着存在动态 ready-task 队列，或运行时能够为任意 HMX、HVX 工作寻找最优配对。

4.4 向量化与数学函数：把每个线程里的工作做快

向量化把一批标量操作映射为 HVX 向量计算。指数、双曲正切等函数还需要高效实现；论文 §4.7 讨论了利用 Qualcomm 数学库或多项式近似，以受控数值误差换取吞吐^[1]。

因此性能与数值策略需要一起理解。不同 dtype 的速度差异，可能来自向量宽度、类型转换和函数实现；启用近似、fast-math 或精度转换后，也应按对应误差要求检查结果，而不是只比较运行时间。

5. 双缓冲：它确实会自动生成 tile 级流水

5.1 从“搬完再算”变成“预取下一块，同时计算当前块”

单缓冲循环中，每个 tile 依次经历搬入、计算和写回；下一块常需等待当前缓冲不再使用。双缓冲为工作数据准备 ping/pong 两套空间，让下一块搬入另一套缓冲，同时计算当前块^[1]（§4.6）。

论文把转换拆成两层：第一层识别符合要求的单缓冲 tile 循环，构造序言、两套缓冲和交替执行的主体；第二层将复制替换为异步搬运，并插入完成等待。一个解决循环与缓冲的组织，另一个落实实际搬运和同步。

现行源码仍有对应的两阶段实现：DoubleBufferGenericS1.cpp 的职责和覆盖范围，以及DoubleBufferGenericS2.cpp 的 DMA 转换。后者的写回实现发起搬运后紧接等待，所以不能把这个机制直接描述成输入、计算、输出任意三级完全重叠。

5.2 自动变换有匹配条件，也有开启条件

当前第一阶段的循环检查要求可确定的边界和步长、零起点及整除关系。文件开头还把更广的 DMA 维度、归约循环、多缓冲和更广模式覆盖列为后续扩展方向。

现行 Python 配置的 enableDoubleBuffering 默认关闭；C++ pipeline 中也只有开启该选项才加入第一阶段和第二阶段。所以“支持双缓冲”与“每个 kernel 都默认生成双缓冲”是两回事。

5.3 为什么最理想也未必有很大收益？

令 $D$ 为每块可重叠的搬运时间、$C$ 为计算时间，暂时忽略序言、尾部、写回和同步。串行时间为 $D+C$，完全重叠后的稳态时间为 $\max(D,C)$，理想加速为：

$S_{\mathrm{ideal}}=\frac{D+C}{\max(D,C)}\leq 2.$

两者接近时，潜在收益最大；若某一项远大于另一项，只能隐藏较短的部分。论文 Figure 4 画的是这个理想关系，不是某个 kernel 实测达到的性能曲线^[1]（§5.4）。实际还存在有限 tile 数、缓冲占用、排队和同步成本。

6. 到底支持哪一种 tile 级编程与调度？

对实际调优，现行 HexagonOptions 配置暴露了融合、VTCM tiling、双缓冲、多线程、向量化和 HexKL 等选项；其中 tileSizes 明确注释为调试用的用户尺寸配置。“有尺寸覆盖入口”应理解为可干预编译策略，不宜描述成稳定、完整的 schedule DSL。

还有一个容易误判的细节：同文件的 num_stages、num_warps 等兼容字段被注释为当前未使用。因此，不能把 GPU Triton 上相同参数名的语义直接套到这个 Hexagon 后端。

语言覆盖也有限制。当前开发指南的限制说明列出了动态形状操作、部分形状操作、高级访存、原子操作、复杂嵌套控制流及部分循环结构等不支持项。移植一个现有 Triton kernel 时，需要先确认具体特性可用，再讨论性能调优；“能接收 Triton”不等于完整兼容全部 Triton 语言和优化方式。

7. HMX 路径：已有 tile 分解，但还要看调度范围

论文 §4.8 说矩阵乘和卷积会较早识别，并通常交给矩阵引擎；为此需要布局转换，并通过布局传播减少不必要的转换^[1]。但论文没有像 HVX GELU 一样详细展开 HMX 路径，也没有报告通用 HMX/HVX 联合流水的机制消融。

晚于论文的当前源码补充了更具体的信息：在 enableHexKL 分支中，矩阵乘可以走 macro API，也可以分解成 micro ops。因此，将当前 HMX 路径全部归为不透明的整算子库调用并不准确。

具体的 DecomposeHexKLMatmulPass.cpp建立 VTCM 工作区并设置累加器；随后形成按行、列和归约维度遍历的 tile 循环：

1. 按行块准备激活，并转换到计算所需布局，见激活准备。
2. 按列块清空累加器，再逐个归约块准备权重并执行矩阵累加，见内部循环。
3. 读出累加结果，转换回输出布局并保存，见输出路径。

这证明编译器可以看见并生成矩阵 tile 级操作序列。 但上述片段本身是嵌套循环与操作顺序，尚不足以证明它会自动将不同 tile 的 HMX 计算、HVX 布局处理和 DMA 组织成通用并行流水，更不足以证明任意子图的联合调度。

设备覆盖也要按路径区分。当前用户指南列出的测试架构包括 v73、v75、v79、v81，同时注明 HexKL 选项目前不适用于 v81；支持某个架构不意味着全部执行路径都能在该架构使用。

8. 与 TileLang 的区别是什么？

DSL（Domain-Specific Language，领域专用语言）是为某一类任务设计的编程语言或专用语法。这里的 tile DSL 专门表达分块计算：一个块处理哪些元素、数据放在哪里、何时搬运，以及块之间如何组织流水。它可以采用 Python 风格的写法，但这些设备计算描述会被编译成目标代码，而不是让 NPU 执行 Python 解释器。TileLang 是具体的 tile DSL 与编译器项目；“使用 tile DSL”是一种编程方式，不等于已经具备 TileLang 对某个硬件的后端支持。

Hexagon-MLIR 和 TileLang^[3] 都包含编译能力，主要区别在于输入抽象、用户直接表达的执行组织，以及目标后端。

TileLang 官方 GEMM 示例通过 T.alloc_shared、T.alloc_fragment、T.Pipelined、T.copy 和 T.gemm，直接描述“哪些块放在何处、每轮如何搬运与计算，以及采用几级流水”。这比单纯设置优化开关更接近显式组织设备执行，但也不意味着用户手工指定每条机器指令或所有同步细节。

两者都能表达在矩阵结果上继续执行逐元素操作等融合模式。差别不应概括成“TileLang 能融合、Hexagon-MLIR 不能”，也不能概括成“一个支持 tile、另一个不支持”。更有用的区分是：哪些执行意图由 kernel 作者直接写出，哪些由后端识别与生成，以及这些能力在哪个目标上成立。

截至核查快照，TileLang 的官方后端表包含 CUDA、ROCm、Ascend、Metal 等，未列出 Hexagon。因此，TileLang 的 GPU 或其他 NPU 流水代码不能直接视为高通 VTCM、DMA、HMX/HVX 的现成实现。若要迁移这种编程模型，还需要相应后端、存储语义、布局与同步映射。

AMD GPU 与 AMD NPU 也必须分开判断。 上述支持表的 AMD ROCm/HIP 项明确对应 CDNA/RDNA GPU，并未列出 Ryzen AI 的 XDNA/XDNA 2 NPU。2026-10-19 再核对官方支持表，仍未看到 XDNA NPU 或 Hexagon NPU 的支持项。因此，不能说这两类端侧 NPU 已经都有官方 TileLang 后端；也不能从“有其他 tile 编程工具”推出“已支持 TileLang”。AMD NPU 的 MLIR-AIE/IRON 编程路线见站内架构与编程笔记，Hexagon-MLIR 则是本文介绍的另一条目标编译路线。

更详细的 TileLang 与 PipeThreader 关系见站内笔记^{tilelang-background}；当前 TileLang 的后端能力也不应全部归因于某一篇早期调度论文。

9. 实验实际证明了什么？

9.1 向量化收益很大，但要认清基线

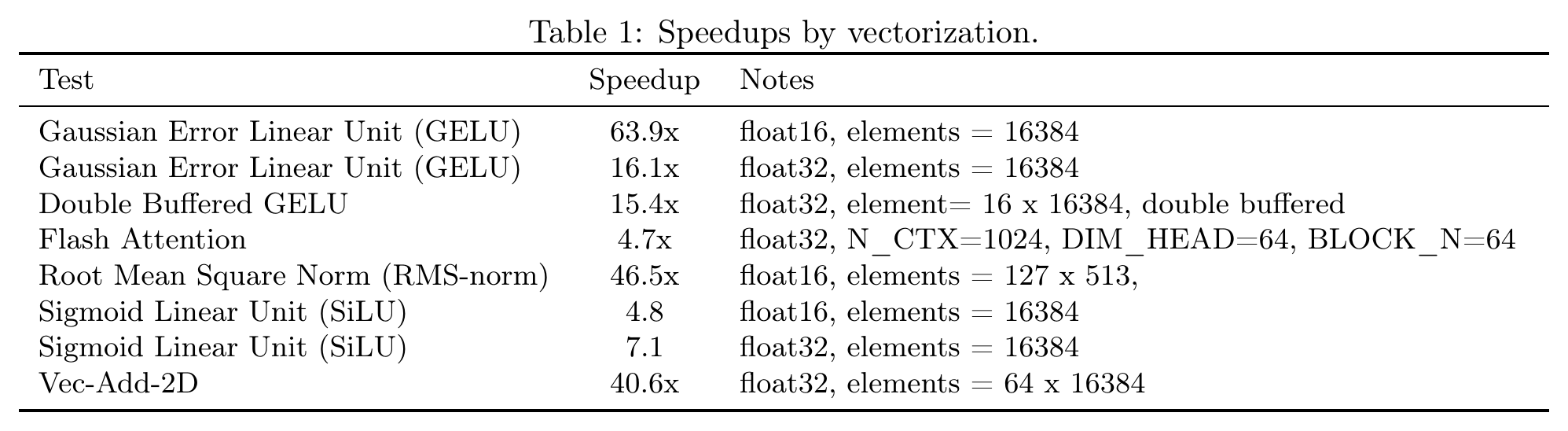

例如，论文报告 GELU 的 FP16 向量化加速为 63.9×、FP32 为 16.1×，RMS-norm 的一个 FP16 形状为 46.5×。这些数字支持“利用 HVX 向量资源很重要”，不能单独归因为 fusion，也不能作为优于商业工具链的证据^[1]（§5.1）。

论文对部分运行条件交代有限，Table 1 也没有逐项展开完整编译配置。读这些数字时应保留原来的 dtype 和形状，避免跨行计算收益，或从 kernel 加速直接推出模型吞吐提升。

9.2 多线程存在规模门槛

论文 Figure 2–3 与 §5.2 表明，小规模 GELU 的多线程版本可能更慢，因为线程启动、token 管理和屏障成本无法摊薄。随着工作量增长，多线程才表现出明显收益；收益也不是随尺寸单调增加^[1]。

这说明线程数并非越多越好。线程划分应与 tile 大小、向量化后的实际计算量、VTCM 压力及同步开销一起考虑。

9.3 双缓冲有增益，但不能和向量化收益混算

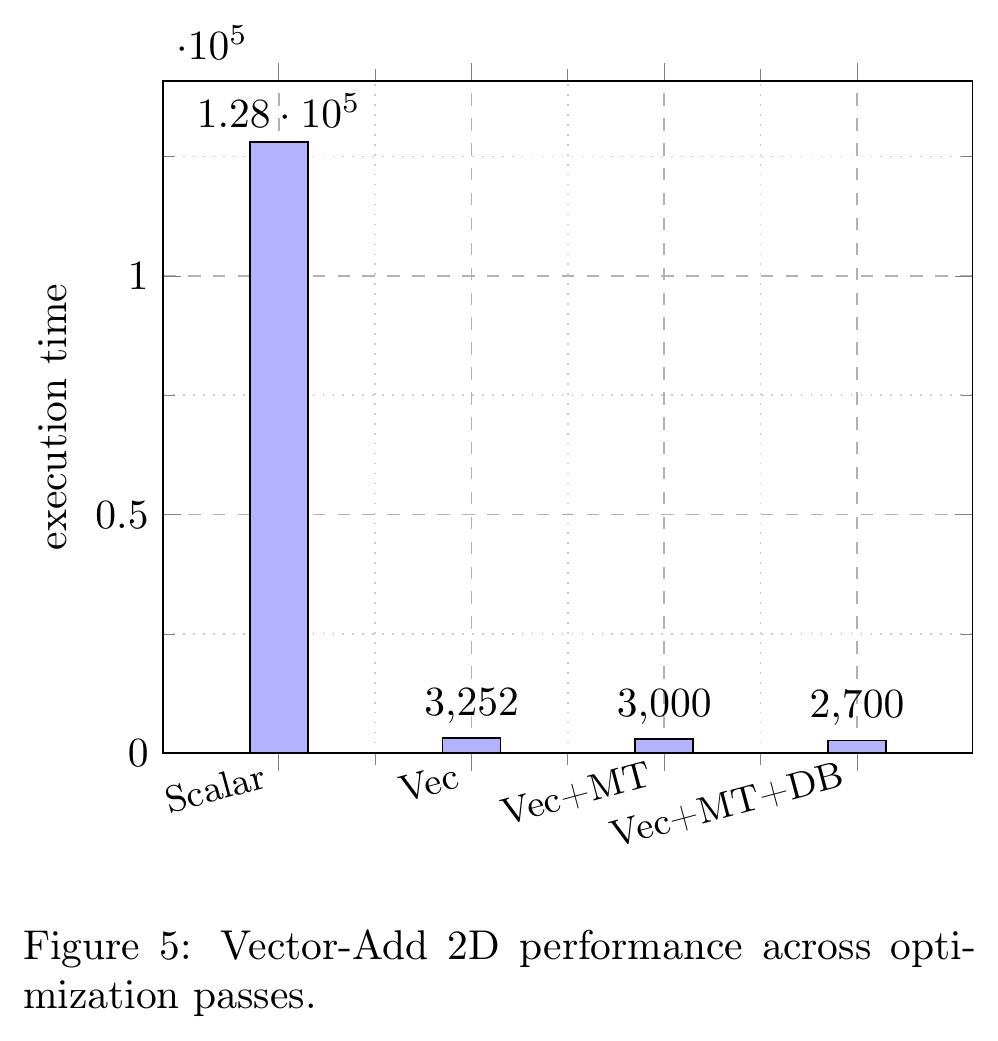

图 3 中，开启多线程后的数值为 3,000，再加双缓冲后为 2,700。按图示计算，后一步的加速约为 $3000/2700\approx1.11$ 倍，即延迟下降约 10%。这个比较才对应在既有向量化与多线程之上的双缓冲增量。原图 scalar 到 vector 的比值也不应与 Table 1 的条目直接拼接为同一实验，论文未明确给出两者配置一一对应关系。

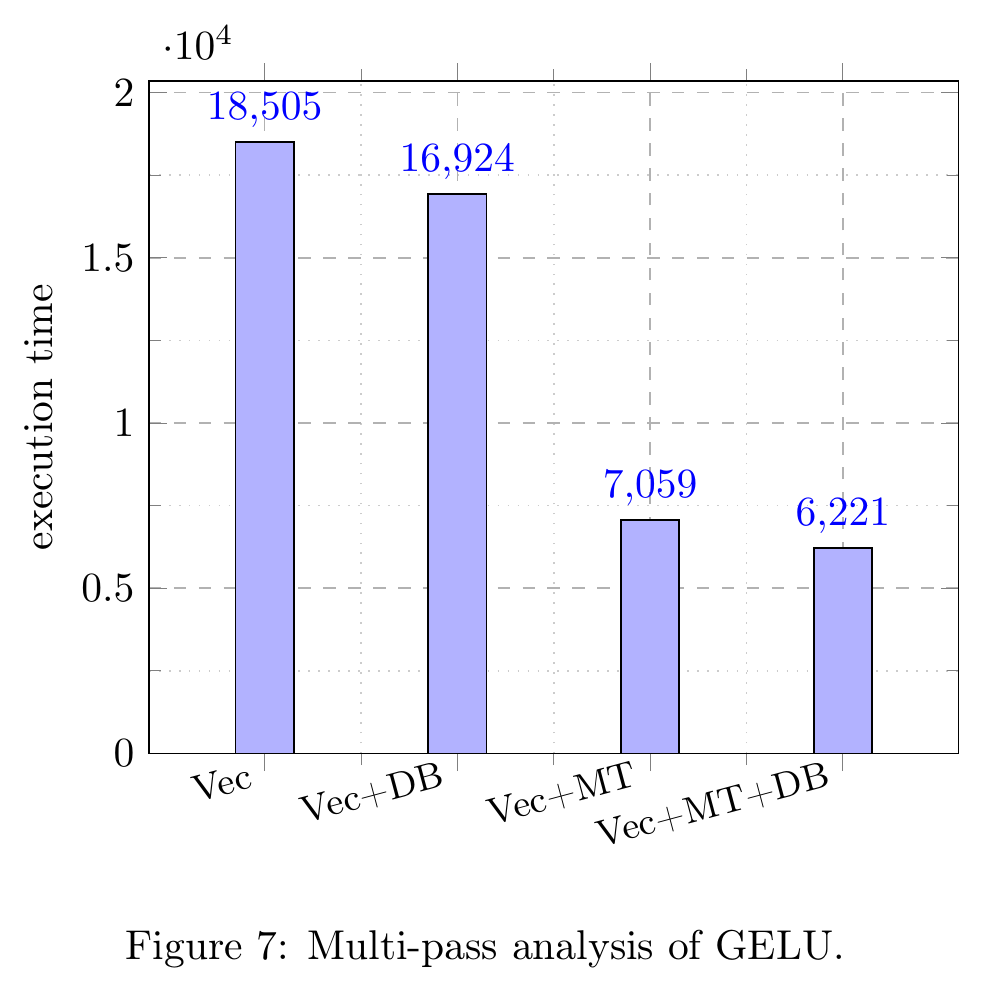

图 4 的数值给出以下区别：

• 仅在向量化上增加双缓冲：18,505 → 16,924，约 1.09× 加速。
• 在向量化上增加多线程：18,505 → 7,059，约 2.62× 加速。
• 在向量化与多线程上再增加双缓冲：7,059 → 6,221，约 1.13× 加速，延迟下降约 11.9%。

这些由原图数值计算的比值说明：优化收益取决于当前瓶颈，不能直接相加。 向量化和多线程缩短计算后，搬运占比会上升；但当搬运已经占绝大多数时间时，又缺少足够计算去隐藏它。论文 Figure 4 的理想模型正是在解释这个边界。

9.4 论文没有覆盖的验证问题

这篇论文提供了编译流程、IR 变换实例和代表性 kernel 的 pass 对照。其主要实验并未系统回答以下问题：

• 相对于成熟商业工具链或手工 HMX/HVX 融合实现，端到端模型有多少收益？
• 固定工作量和布局后，HMX/HVX/DMA 并行分别贡献多少？
• 更复杂任务依赖、有限缓冲和阶段失衡下，调度策略还能节省多少时间？
• 能否把论文的性能结果完整对应到确定的 SoC、频率、运行环境和源码版本？

因此它更适合作为编译机制与实现入口的依据，而不是通用调度效果或端到端领先性的完整证明。

10. 对高通 NPU kernel fusion 研究的启发

最可直接利用的是现成的 IR 与变换入口。 已有的融合、VTCM 分块、HVX 并行化、双缓冲及 HMX 微操作分解，为进一步研究缓冲生命周期、资源映射和流水安排提供了基础。

需要单独验证的是从局部流水到跨资源调度的增量。 对同一 tile，矩阵输出、布局处理和向量后处理可能存在依赖；不同 tile 之间有时可以重叠，但是否可行还取决于缓冲数量、数据布局和共享资源。拥有微操作或异步 IR，只是使这些问题可以被表示，尚未解决调度策略本身。

一个具体的验证顺序是：选取既有请求中的矩阵计算与向量后处理子图，固定算法和总工作量；先比较融合调用内部串行与现有双缓冲，再引入 HMX/HVX 重叠，最后比较不同 tile、缓冲预算和任务顺序。报告请求总延迟，并分别观察计算等待、搬运等待、缓冲复用与流水尾部。这样才能区分局部性收益、资源重叠收益和新调度策略的收益。

阅读这篇文章后，应保留三个判断：它是一条真实面向 Hexagon 的自动编译路线；它明确支持自动 tile 双缓冲；它提供了继续研究异构融合与调度的基础，但论文并未完成任意任务图的联合调度证明。

11. 资料版本与复核入口

源码链接全部按固定 commit 核对，集中列出如下：

• 论文：arXiv:2602.19762v1。正文、图表与性能描述以该 PDF 为准^[1]。
• Hexagon-MLIR：9ec15e80d9d53aa7fb97654da00bfd7047a77ead。可从编译配置、双缓冲 pipeline和HMX tile 分解继续阅读^[2]。
• TileLang：390ecf34918ce1e4d7d9967df254f507b10557d8，沿用站内相关笔记的快照。对比依据为官方 GEMM 示例与后端表^[3]。

若要自行复核生成结果，现行开发指南给出了IR dump 方法和独立优化工具用法。应重点检查实际生成的 tile 循环、片上分配、DMA 启动／等待和 HMX 调用顺序，再结合设备 profiling 判断是否实现预期重叠。
